Sự Chuyển Mình Của Ngành Công Nghiệp Chip: Đón Nhận Kỷ Nguyên Siêu Chip

Ngành công nghiệp chip đang trải qua những thay đổi lớn lao với xu hướng thiết kế mới: siêu chip.

Khi các nhà sản xuất chip như TSMC và Samsung không ngừng nỗ lực thu nhỏ kích thước chip, một chiến lược mới đang nổi lên: tạo ra các chip lớn hơn. Điều này dẫn đến một cuộc cách mạng công nghệ trong thiết kế vi mạch, nơi các chip không chỉ đơn thuần là những thành phần bé nhỏ mà ngày càng trở thành những sản phẩm lớn mạnh hơn trong các thiết bị công nghệ hiện đại.

Chìa khóa cho sự phát triển này chính là việc chồng chất các vi mạch lên nhau. Các nhà sản xuất không chỉ xếp chồng các bóng bán dẫn mà còn xếp các tấm silicon và chip nhớ, chip xử lý, cùng nhiều loại chip khác, tạo thành cấu trúc đa tầng bên trong máy tính.

Điều này bắt nguồn từ nhu cầu tạo ra các chip với tốc độ xử lý nhanh hơn và tính năng phong phú hơn, trong khi khả năng thu nhỏ bóng bán dẫn đã gặp phải nhiều rào cản kỹ thuật. Thay vì cách tiếp cận cũ, các kỹ sư hiện đang bố trí các con chip gần nhau để tăng tốc độ truyền tải dữ liệu, giúp nâng cao hiệu năng tổng thể.

Các kỹ sư bán dẫn đang tìm cách chồng chất các vi mạch này lên nhau.

Giờ đây, kích thước của các chip đã lớn hơn nhiều so với một đồng xu nhỏ, một số chip thậm chí có kích thước tương đương với thẻ bài hay lớn hơn. Chúng không chỉ xuất hiện trong các siêu máy tính mà còn có mặt trong nhiều thiết bị điện tử tiêu dùng như máy chơi game Xbox và PlayStation 5 với các bộ xử lý tiên tiến.

Dù các chip lớn không giúp giảm giá thành sản xuất như đã từng hứa hẹn, chúng lại mang lại hiệu suất và tính năng nổi bật hơn. Ngay cả ASML, công ty hàng đầu trong lĩnh vực sản xuất máy móc cho chip, cũng cho rằng thu nhỏ bóng bán dẫn không thể là giải pháp duy nhất để duy trì tiến độ phát triển của ngành công nghiệp chip.

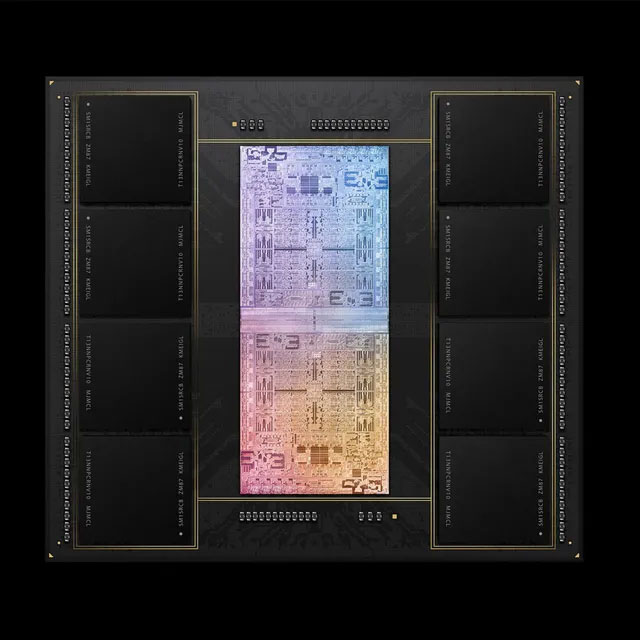

Chip M1 Ultra của Apple, về cơ bản là 2 chip M1 Max ghép lại với nhau để gia tăng hiệu năng.

Xây Dựng Cấu Trúc Mới Cho Các Chip

Để hiểu rõ hơn, chúng ta hãy xem xét quá trình này qua một phép so sánh. Một thành phố không thể chỉ thu nhỏ diện tích mà không mở rộng ra bên ngoài, như Singapore đã mở rộng 25% diện tích đất trong 50 năm qua.

Việc thiết kế các chip siêu lớn không hề đơn giản. It yêu cầu sự chính xác tỉ mỉ ở cấp độ nanomet và khả năng kết nối các thành phần mà không cần đến công cụ phức tạp.

Các tiến bộ trong lĩnh vực đóng gói chip là yếu tố then chốt. Giai đoạn này liên quan đến việc kết nối các dây dẫn siêu nhỏ trong chip và bảo vệ chúng trước khi lắp đặt trên mạch, là công đoạn không thể thiếu trong quy trình sản xuất chip.

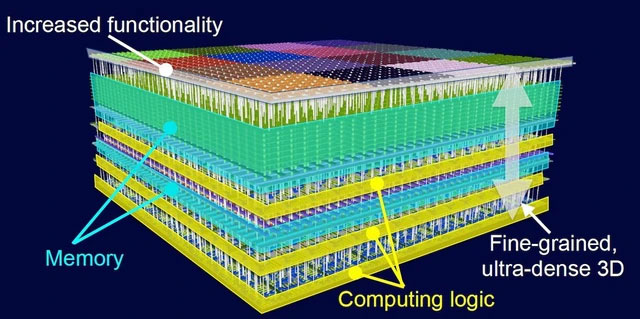

Hệ thống N3XT, ý tưởng về việc đóng gói chip nhớ và chip xử lý theo dạng 3D từng được TSMC trình bày vào năm 2019

Trong các thiết bị truyền thống, mỗi chip giao tiếp thông qua mạng lưới gọi là “bus”. Tuy nhiên, với công nghệ mới, các chip được kết nối trực tiếp với nhau như những tòa nhà trong thành phố, giúp tăng tốc độ giao tiếp và xử lý dữ liệu.

Chẳng hạn như chip nhớ 232 lớp của Micron Technology đã là tiêu chuẩn, và giờ đây, thiết kế này đang lan tỏa ra khắp các loại chip khác nhau.

Để thực hiện điều này, một loại chip mới gọi là chiplet đã được phát triển. Chiplet cho phép kết nối trực tiếp mà không cần đến các mạch truyền thông cũ, nhờ đó giảm thiểu thời gian giao tiếp và nâng cao hiệu suất.

Chẳng hạn, bộ xử lý đồ họa Ponte Vecchio mới của Intel được tạo thành từ 63 chiplet khác nhau, mỗi chiplet xếp chồng lên nhau nhằm tối ưu hóa diện tích và hiệu năng.

Thiết kế chiplet chồng chất đang là định hướng triển khai trong các công nghệ mới của Intel. Hầu hết các bộ xử lý mới đều dựa trên công nghệ này, mang lại giải pháp sản xuất nhanh và hiệu quả hơn.

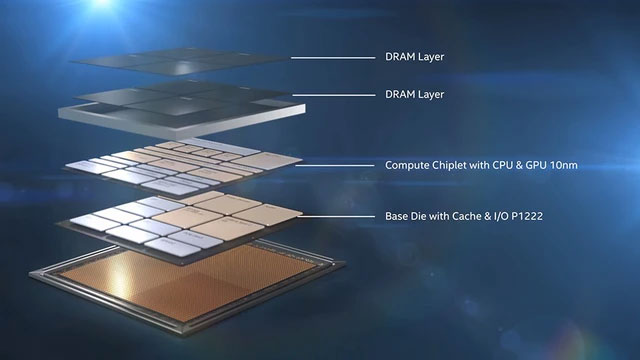

Công nghệ chồng chip 3D Foveros được Intel mang đến trong thế hệ chip Intel Lakefield

Các công ty như AMD cũng đã áp dụng chiplet như một phần của các giải pháp tốc độ cao, cho thấy rằng sự kết hợp này mở ra cách tiếp cận mới trong ngành chip.

Tiềm Năng Của Siêu Chip Trong Tương Lai

Theo thông tin từ Ansys, các dự án liên quan đến chiplet đã tăng gấp 20 lần so với năm 2019, cho thấy ngày càng nhiều công ty nhận ra giá trị của công nghệ này.

Liên doanh Universal Chiplet Interconnect Express (UCIe) đang hợp tác với Intel, AMD và nhiều công ty lớn khác để phát triển một tiêu chuẩn mới cho phép kết nối các chiplet từ những nhà sản xuất khác nhau.

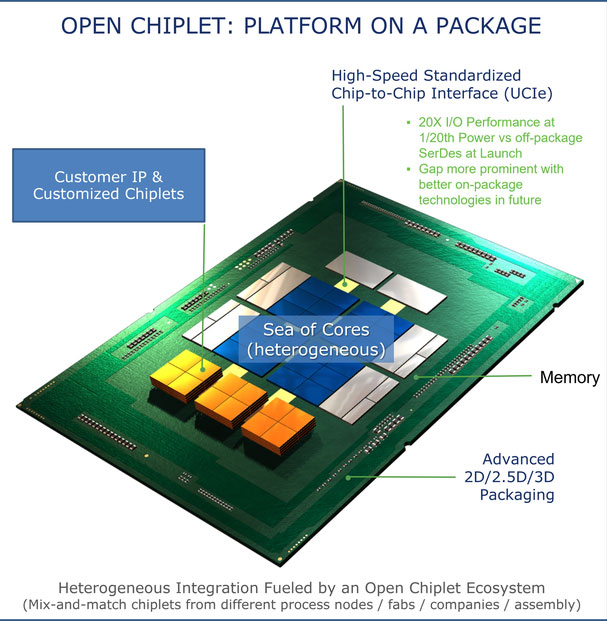

Thiết kế chiplet mã nguồn mở tiêu chuẩn phiên bản 1.0 của UCIe

Tiêu chuẩn này nhằm mục đích tạo điều kiện cho việc sử dụng chiplet giữa các công ty khác nhau, cho phép tùy chỉnh và tối ưu hóa theo mục đích cụ thể.

Trong khi một số công ty chọn cách phát triển chip lớn theo truyền thống, xu hướng chiplet cho thấy tiềm năng mới trong việc tạo ra các bộ xử lý mạnh mẽ nhưng gọn nhẹ hơn, đặc biệt trong thời đại trí tuệ nhân tạo ngày càng phát triển.

Ứng Dụng Đa Dạng Của Siêu Chip

Siêu chip không chỉ tập trung vào hệ thống tính toán mạnh mẽ, mà còn đang dần tiến vào các thiết bị điện tử tiêu dùng với nhu cầu tiết kiệm năng lượng.

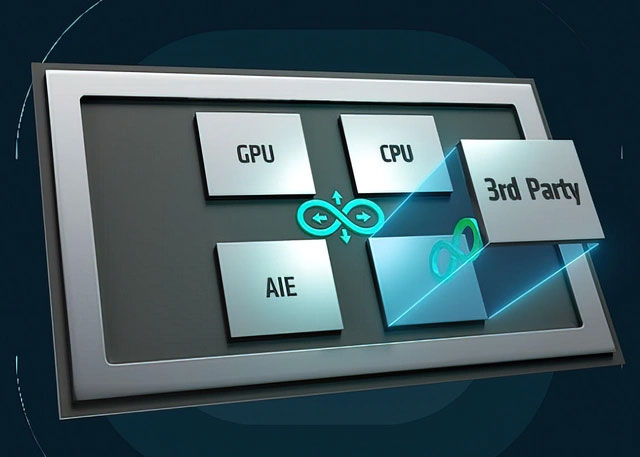

Nền tảng chiplet của AMD đã sẵn sàng kết nối với các chiplet bên thứ ba.

Để thực hiện điều này, không chỉ cần kết nối gần hơn mà còn cần những kết nối linh hoạt, cho phép tạo ra các thiết bị thông minh hơn và phù hợp với nhiều ứng dụng khác nhau.

Dù rằng các thách thức trong việc phát triển siêu chip vẫn tồn tại, nỗ lực tích hợp các đột phá trong công nghệ chip hiện nay là cần thiết để đáp ứng nhu cầu phát triển ngày càng cao của thị trường.
